70KVA
دیزل ژنراتور کامینز استمفورد 70KVA
| مدل کوپله دیزل ژنراتور | |
|---|---|
| برند موتور دیزل | |
| مدل موتور | |
| برند ژنراتور |
استمفورد |
| توان اضطراری دیزل ژنراتور | |
| توان پرایم دیزل ژنراتور |
50 کیلو وات ,63 کیلو ولت آمپر |
| ولتاژ(ولت) |
380-415 |
| فرکانس(هرتز) |
50Hz |
| سیستم خنک کننده |
آب |
| تعداد سیلندر |
4 |
| ولتاژ شروع کار (ولت) |
12 |
| نوع گاورنر |
مکانیکی |
| مصرف سوخت بر اساس توان دائم (لیتر در ساعت) |
11 |
| ابعاد (ارتفاع×عرض×طول) (میلی متر) |
1920*1050*1438 |
| وزن خشک(کیلوگرم) |
1060 |
| ظرفیت باک سوخت (برحسب لیتر) |
112 |
| کمپانی کوپله کننده |
کامینز پاور |
| تجهیزات دیزل ژنراتور |
برد دیزل ژنراتور ,تابلو کنترل دیزل ژنراتور ,گرم کن آب دیزل ژنراتور |
توضیحات

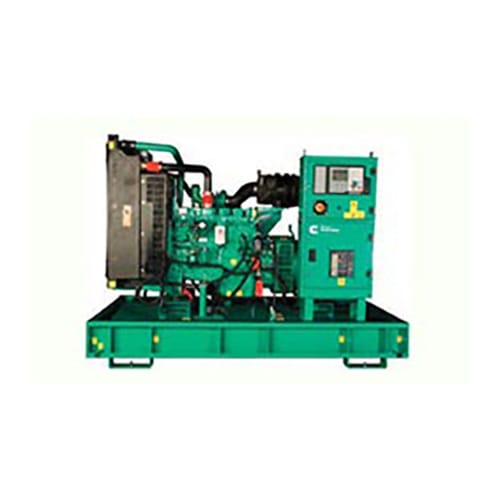

معرفی دیزل ژنراتور C70 D5 کامینز استمفورد 70KVA| مشخصات فنی، توان، کاربرد در صنایع
دیزل ژنراتور C70 D5 با توان استندبای ۷۰ کاوا و پرایم ۶۳ کاوا، یکی از گزینه‌های حرفه‌ای در تأمین برق اضطراری و دائم است. این ژنراتور با موتور Cummins 4BT3.9G4 از نوع توربوشارژ، ترکیبی از کارایی بالا، مصرف بهینه و دوام صنعتی را فراهم می‌آورد.
مشخصات کامل موتور کامینز 4BT3.9G4
- نوع موتور: ۴ سیلندر خطی، چهار زمانه
- نسبت تراکم: ۱۶.۵:۱
- سرعت نامی: ۱۵۰۰ دور در دقیقه
- بیشینه دور مجاز: ۱۸۰۰ ± ۵۰ rpm
- حجم روغن: ۸.۲ لیتر
- نوع گاورنر: مکانیکی
- ولتاژ استارت: ۱۲ ولت DC
- تنفس: توربوشارژ
توان خروجی و مصرف سوخت
- توان پرایم: 63 kVA معادل ۵۰ kW
- توان استندبای: 70 kVA معادل ۵۶ kW
نمودار مصرف سوخت در بارهای مختلف
| درصد بار | مصرف در حالت استندبای (L/hr) | مصرف در حالت پرایم (L/hr) |
|---|---|---|
| ۲۵% | ۴ | ۴ |
| ۵۰% | ۸ | ۸ |
| ۷۵% | ۱۲ | ۱۱ |
| ۱۰۰% | ۱۶ | ۱۵ |
سیستم خنک‌کاری و تهویه
- ظرفیت مایع خنک‌کننده: ۹.۵ لیتر
- جریان هوای رادیاتور: ۱۰.۹ متر مکعب در دقیقه
- توان فن: ۲ کیلووات
- دمای عملکرد محیط: تا ۵۰ درجه سانتی‌گراد
ابعاد و وزن دیزل ژنراتور
- ابعاد دستگاه باز: ۱۹۲۰ × ۱۰۵۰ × ۱۴۳۸ میلی‌متر

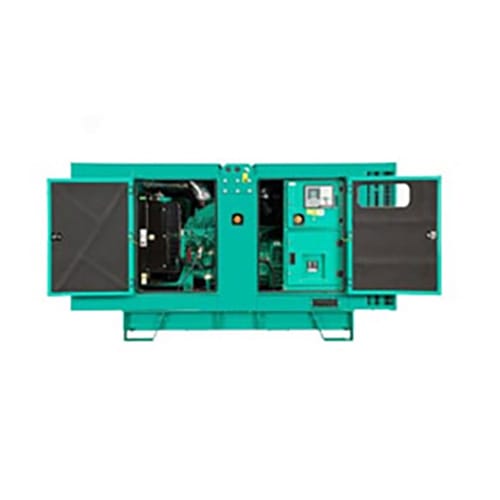

- ابعاد با کانوپی: ۲۷۱۰ × ۱۰۶۰ × ۱۸۵۳ میلی‌متر
- وزن خشک: ۱۶۶۵ کیلوگرم
- وزن با مایعات: ۱۸۷۵ کیلوگرم
مشخصات آلترناتور و خروجی برق
- مدل آلترناتور: UC224F
- اتصال سه‌فاز: ستاره‌ای (Wye)
- ولتاژ خروجی: ۳۸۰ تا ۴۱۵ ولت
- درجه حرارت: ۱۲۵/۱۵۰ درجه سانتی‌گراد
موارد استفاده دیزل ژنراتور C70 D5
ژنراتور C70 D5 با طراحی فشرده، راندمان بالا و کارکرد مطمئن، در محیط‌های گوناگون قابل استفاده است:
- بیمارستان‌ها و مراکز درمانی: برق اضطراری برای تجهیزات حیاتی
- پروژه‌های ساختمانی: تأمین برق موقت برای ابزار و ماشین‌آلات
- واحدهای صنعتی کوچک: پشتیبان خط تولید در قطعی برق
- مناطق دورافتاده: تأمین برق اصلی در روستاها و کمپ‌ها
- سایت‌های مخابراتی: برق پایدار برای سرورها و تجهیزات ارتباطی
نمودار فرآیند تولید برق کامینز 4BT3.9G4
A[سوخت دیزل] --> B[پمپ فشار بالا]
B --> C[انژکتورها]
C --> D[احتراق در سیلندرهای Cummins 4BT3.9G4]
D --> E[حرکت میل‌لنگ]
E --> F[انتقال انرژی به آلترناتور UC224F]
F --> G[تولید برق سه‌فاز ۴۰۰ ولت]
G --> H[انتقال به شبکه یا مصرف‌کننده]
استانداردهای عملکرد ژنراتور
- ESP: عملکرد اضطراری در زمان قطع برق شبکه
- PRP: توان نامحدود برای بارهای متغیر
- LTP: توان محدود زمانی برای بار ثابت
- COP: عملکرد دائم در بار پایدار
