1675 KVA
موتور دیزل کامینز مدل KTA50G8
| مدل موتور دیزلی |
KTA50G8 |
|---|---|
| برند موتور دیزل | |
| توان اضطراری برحسب KVA | |
| توان پرایم |
1400KVA |
| تعداد سیلندر |
16 |
| حجم موتور |
50.3 |
| وزن خشک(کیلوگرم) |
6580 |
| ظرفیت روغن |
178L |
| ولتاژ شروع کار (ولت) |
24 |
توضیحات

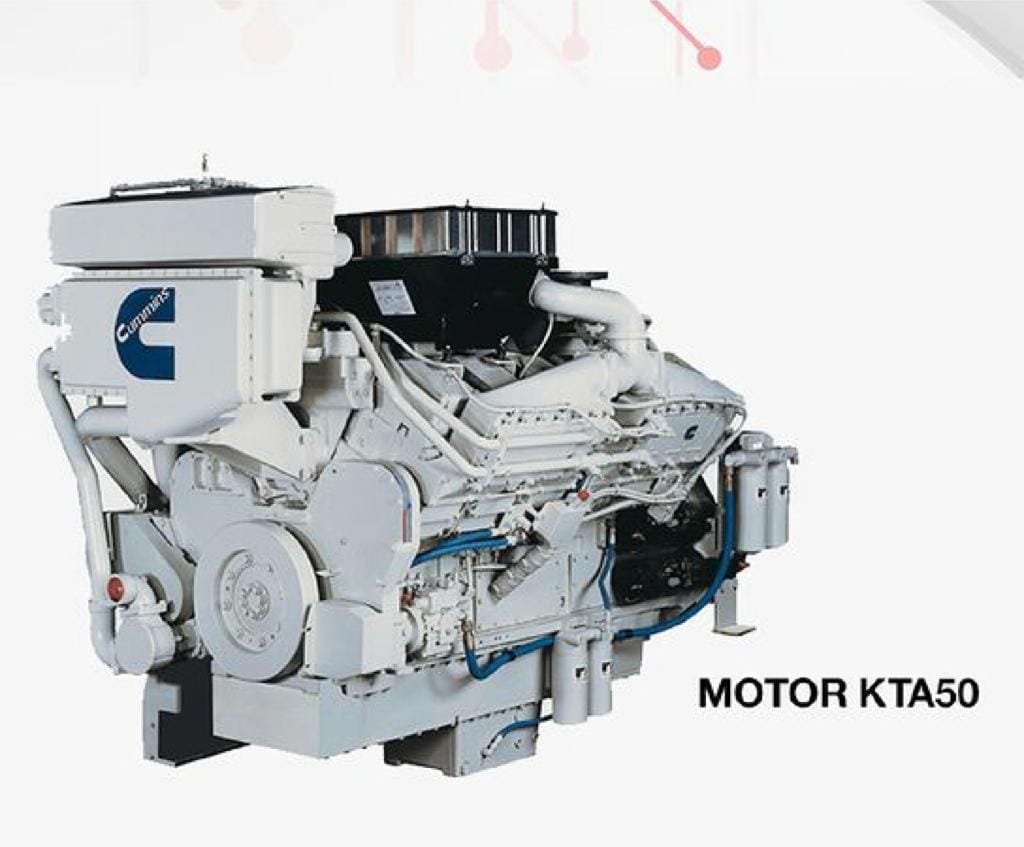

معرفی ژنراتور دیزل کامینز KTA50-G8 با آلترناتور استمفورد PI734B
مجموعه ژنراتور Cummins KTA50-G8 به همراه آلترناتور Stamford PI734B ترکیبی فوق‌العاده قدرتمند برای کاربردهای صنعتی، پروژه‌های عمرانی و پشتیبان‌های اضطراری محسوب می‌شود. این موتور دیزل ۱۶ سیلندر با حجم ۵۰.۳ لیتر و طراحی V شکل ۶۰ درجه، با مصرف سوخت بهینه، راندمان بالا و دوام استثنایی، انتخابی حرفه‌ای برای تولید برق مداوم و استندبای است.
مشخصات فنی موتور دیزل KTA50-G8
| مشخصه | مقدار |
|---|---|
| نوع موتور | ۱۶ سیلندر V شکل، ۴ زمانه، توربوشارژ و افترکولر |
| حجم موتور | ۵۰.۳ لیتر |
| قطر و کورس پیستون | ۱۵۹ × ۱۵۹ میلی‌متر |
| سیستم سوخت | پاشش مستقیم با پمپ PT |
| ولتاژ استارت | ۲۴ ولت |
| ظرفیت روغن | ۱۷۸ لیتر |
| ظرفیت خنک‌کننده | ۴۹۶ لیتر |
| وزن خشک موتور | ۶۵۸۰ کیلوگرم |
توان خروجی در ۱۵۰۰ دور (۵۰ هرتز)
| نوع کاربری | توان موتور (kWm) | توان ژنراتور (kWe) | توان خروجی (kVA) |
|---|---|---|---|
| استندبای (ESP) | ۱۴۲۹ | ۱۳۴۰ | ۱۶۷۵ |
| پرایم (PRP) | ۱۲۰۰ | ۱۱۲۰ | ۱۴۰۰ |
| پیوسته (COP) | ۱۱۰۰ | ۱۰۲۵ | ۱۲۸۲ |
مصرف سوخت در حالت‌های مختلف بار
| درصد بار | مصرف (لیتر/ساعت) |
|---|---|
| ۱۰۰٪ (استندبای) | ۳۴۵ |
| ۱۰۰٪ (پرایم) | ۲۸۹ |
| ۷۵٪ پرایم | ۲۲۲ |
| ۵۰٪ پرایم | ۱۵۵ |
| ۲۵٪ پرایم | ۸۲ |
| ۱۰۰٪ پیوسته | ۲۶۶ |
دیاگرام شماتیک عملکرد سیستم خنک‌کننده دوحلقه‌ای KTA50-G8
A[بلوک موتور] -->|پمپ اول| B[رادیاتور موتور] A -->|پمپ دوم| C[افترکولر] C --> D[رادیاتور دوم مخصوص افترکولر] B --> E[بازگشت مایع خنک کننده] D --> E
ویژگی‌های آلترناتور سنکرون PI734B
- سیم‌پیچ گام دو سوم برای کاهش اعوجاج ولتاژ
- تنظیم ولتاژ با دقت ±۰.۵٪ توسط AVR مدل MX321
- خنک‌سازی با جریان هوای بالا (۳.۴۵ m³/s)
- کلاس عایق‌بندی H و استاندارد حفاظتی IP23
- راندمان بالا تا ۹۵.۷٪
- توان پایه بین ۱۴۰۰ تا ۱۶۹۰ kVA با ضریب توان ۰.۸
ابعاد و وزن کلی مجموعه
| مولد | طول (میلی‌متر) | عرض | ارتفاع | وزن خشک |
|---|---|---|---|---|
| KTA50-G8 | ۳۷۲۰ | ۲۰۰۰ | ۲۵۱۶ | ۶۵۸۰ کیلوگرم |
| PI734B | ۱۹۴۰ | ۱۰۵۰ | ۱۵۴۰ | ۲۷۷۹ کیلوگرم |
جمع‌بندی نهایی
مجموعه موتور ژنراتور Cummins KTA50-G8 با آلترناتور PI734B راه‌حلی مطمئن برای تأمین برق در پروژه‌های بزرگ و نیازهای حیاتی است. این سیستم با راندمان بالا، استانداردهای بین‌المللی، عملکرد پایدار و خدمات پشتیبانی گسترده جهانی، انتخابی استراتژیک برای سازمان‌ها و صنایع بزرگ محسوب می‌شود.
دانلود کاتالوگ:
https://generatordiesel.ir/wp-content/uploads/2021/05/KTA50-G8.pdf
📥 دانلود فایل PDF
